Verlichting Schakelen

Ik heb 9 lichtpanelen die ik eenvoudig individueel wil kunnen in- en uitschakelen. In eerste instantie had ik klik aan klik uit schakelaars gebruikt, maar dat bleek traag en onbetrouwbaar te werken. Ik had al een Hue bridge en ontdekte dat je relatief goedkope Zigbee schakelaars kon koppelen om als lampen te kunnen aansturen.

Schakelaars

Ik had een aantal Zigbee Smart Plugs gekocht (SA-029) om mee te experimenteren. Deze werken goed, maar waren beperkt leverbaar. Daarnaast had ik ook een aantal Ikea Stekkers (TRETAKT) gekocht en die bleken ook goed te werken. Uiteindelijk heb ik de volgende schakelaars gebruikt:

  • Sonoff Zigbee Smart Switch ZBMINI 4 x 11,00
  • Tretakt smart stekker (Ikea) 6 x 7,99

Bedienpaneel

Voor de bediening maak ik gebruik van een capacitief toetsenbord met 12 toetsen (Capacitief keypad MPR121 met I2C 4,95, https://www.hackerstore.nl/Artikel/515).

Controller

De controller is een WeMos D1 R32 (ook wel bekend als ESP32), te verkrijgen bij bitsandparts.nl voor 10,95. Deze heeft WiFi waardoor de koppeling met de Hue Bridge makkelijk is, en bovendien kun je dan via een web interface de controller ook via een web browser op je telefoon bedienen.

Op de foto kun je de controller niet zien omdat er een bordje opgeprikt zit. Dit is namelijk de P1 shield van Powerbaas (https://www.powerbaas.nl/) met ingebouwde 433 MHz radio voor het aansturen van klik-aan-klik-uit schakelaars. Ik heb hier 4 draden op gesoldeerd, twee voor de I2C bus en twee voor de voeding (+5V en GND). Het toetsenbord heeft een voeding nodig van 3,3V en daarom heb ik een rood ledje in serie met de voedingslijn gezet (5V – 1,7V = 3,3V).

Het LCD display zit wel direct aan de 5V gekoppeld.

De Code

De code maakt gebruik van twee bibliotheken. Deze kun je unzippen en plaatsen als subfolder in de projectmap van het hoofdprogramma.

LCD https://www.write4u.nl/downloads/lights/LiquidCrystal.zip
Write (I2C) https://www.write4u.nl/downloads/lights/Wire.zip
De code zelf bestaat uit de volgende twee bestanden:

Instellingen https://www.write4u.nl/downloads/lights/settings.h
Hoofdprogramma https://www.write4u.nl/downloads/lights/LightControllerBoxHue.ino

Behuizing

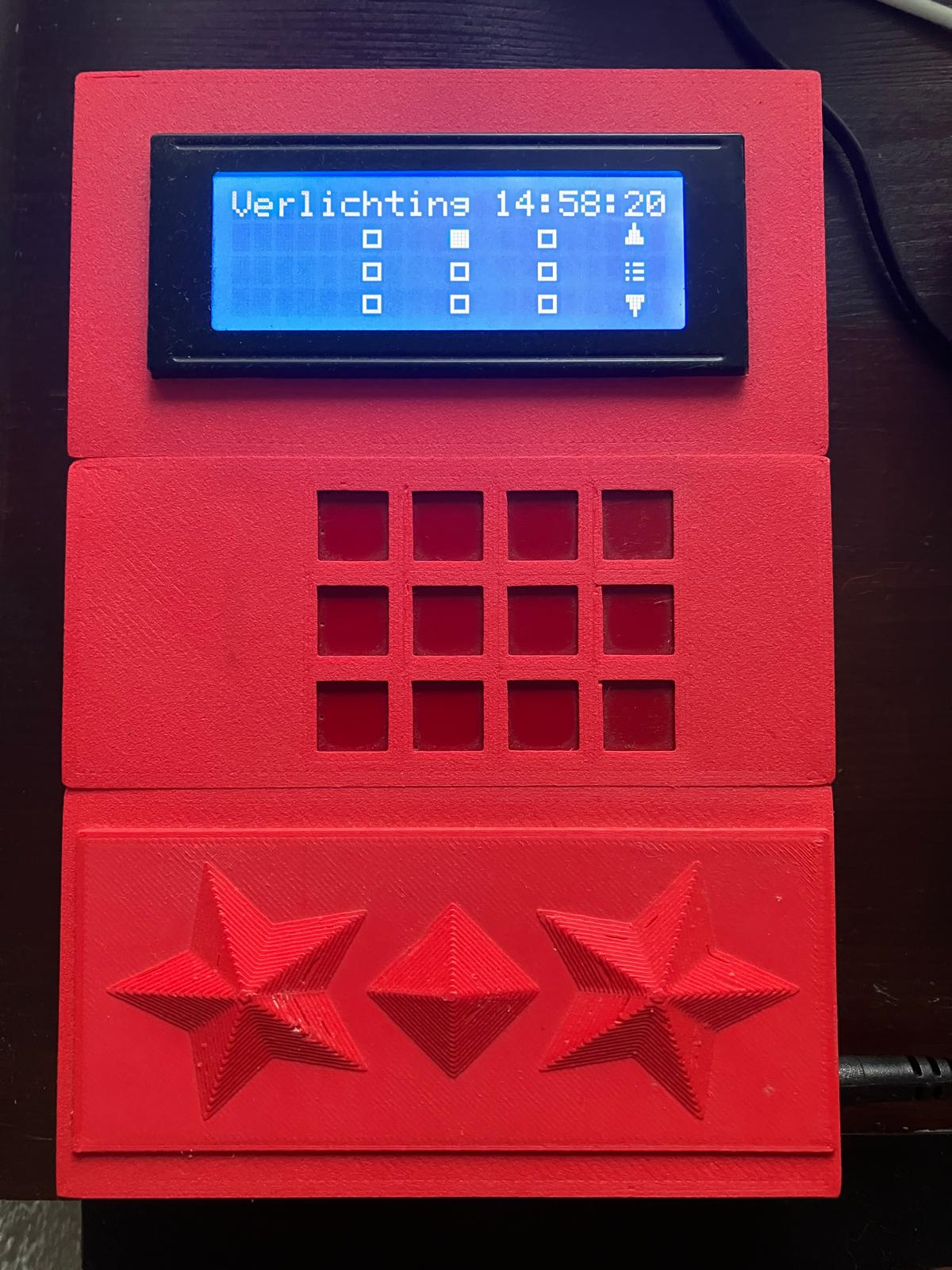

De behuizing is gemaakt met een 3D printer. Mijn beperkingen hierbij zijn dat de maximale afmetingen die ik kan printen zijn 12 x 12 x 12 cm. Vandaar dat de behuizing uit drie delen bestaat.

Arduino box https://www.write4u.nl/downloads/lights/W Arduino box.stl
LCD Cover https://www.write4u.nl/downloads/lights/W Box Cover LCD.stl
Touch https://www.write4u.nl/downloads/lights/W Box Cover Touch.stl
LCD Box https://www.write4u.nl/downloads/lights/W LCD Box.stl
Touch Box Support https://www.write4u.nl/downloads/lights/W Touch Box Support.stl
Touch Box https://www.write4u.nl/downloads/lights/W Touch Box.stl

Als je vragen of opmerkingen hebt, stuur dan gerust een mailtje mailto:frank@write4u.nl
